联想G470笔记本故障连连：一修竟成大工程

【机器型号】联想G470笔记本

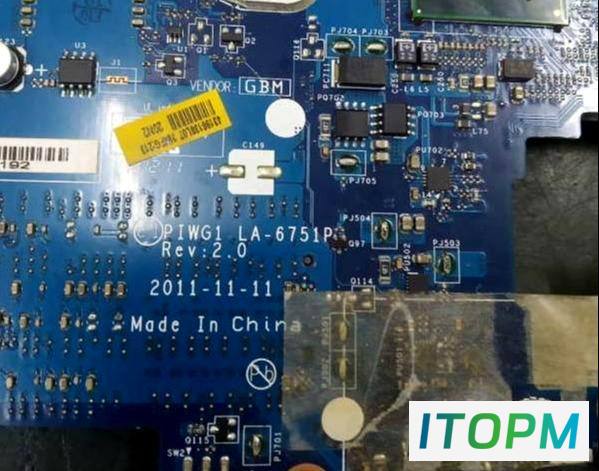

【主板版号】LA-6751P
【故障现象】笔记本不开机，上电不触发，量公共点没有电压。
【维修过程】
收到一台联想G470笔记本，故障描述笔记本不开机。

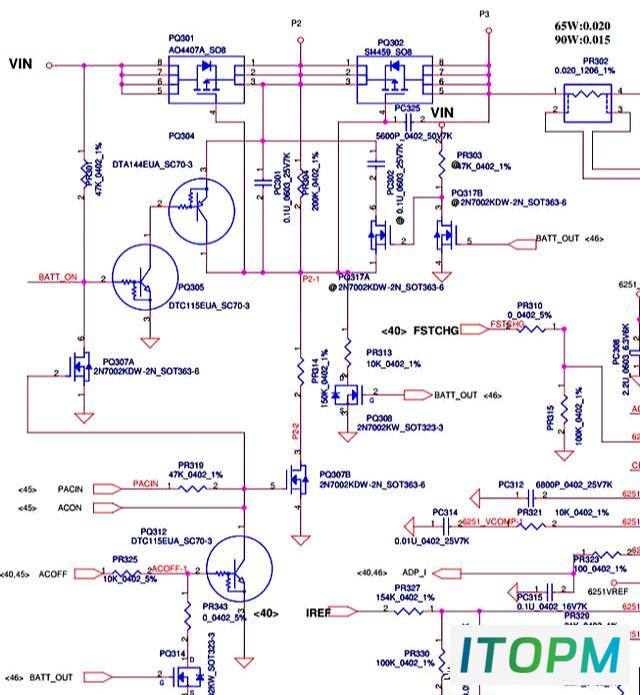

拆机，取出主板，上电不触发，量公共点没有电压。打开鑫智造查电路图，适配器那路过来的两个隔离管和相关电路。

PQ307b的G极为低电平，场管不导通。暴力拆除PQ307和PQ304，短接PQ307的3脚和4脚，公共点电压出来了，3v和5v也出来了，但还是不触发。复原机器，老老实实查。

拆除PQ312还是不行，看来是PACIN或ACON的问题。ACON只去了一个地方，但是相关元件没装，不关它的事。

剩下PACIN这个信号，它有三个去处：
一个是PQ120，没装，不考虑；
一个是到了PQ309的G极，这个拉低的可能性较小，暂时不考虑。

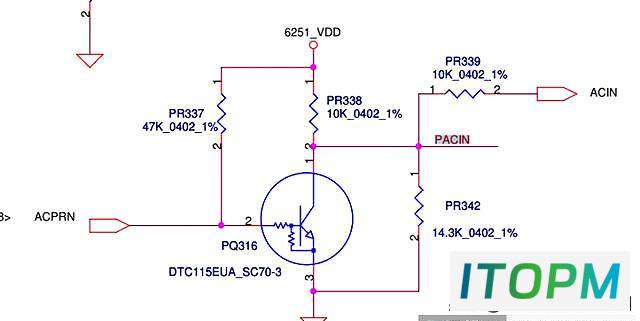

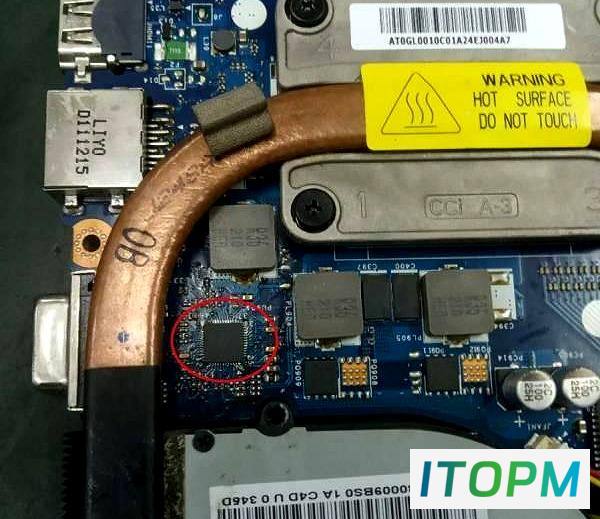

一个是到了下图所示位置：

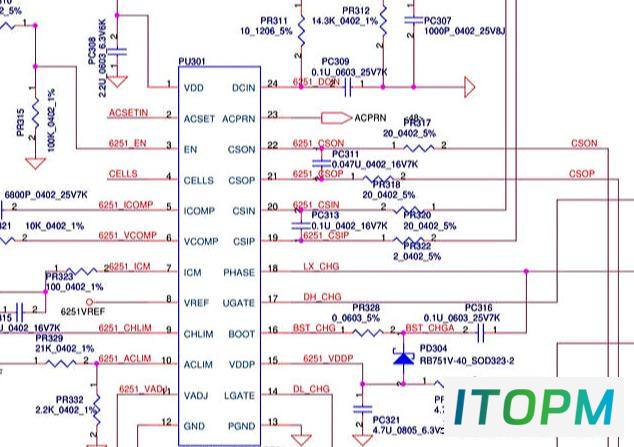

实测PACIN为低电平，且6251_vdd为低电平。6251_vdd来源于PU301。

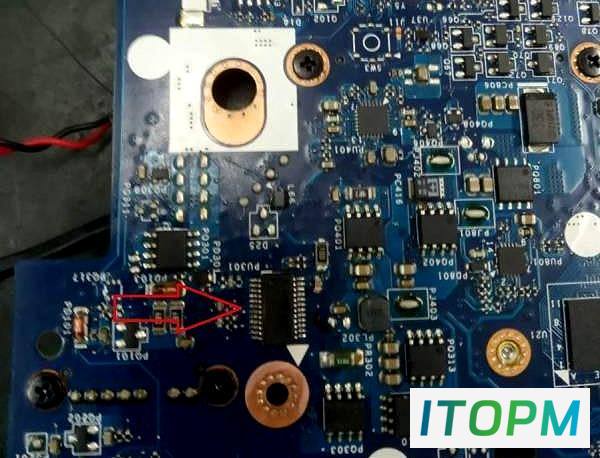

测得PR311烧毁，且靠近芯片一端对地短路，拆除芯片后不短路。

换芯片后，过保护隔离，且可以触发，但是不显示，量CPU供电无。刷BIOS无果，本想拆CPU供电芯片24脚的1.69k电阻看CPU供电是否出来，以判断CPU供电芯片好坏。量到24脚对地短路。直接更换CPU供电芯片。

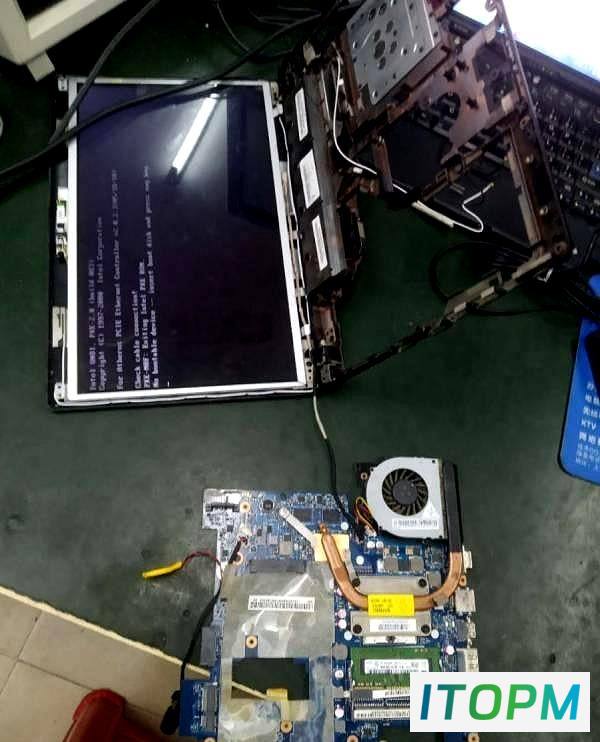

出CPU供电，但是不显示，外接也不显示，外接键盘指示灯能亮。怀疑显卡问题，先换屏测试，可以显示，装原来的屏，发现是暗屏。

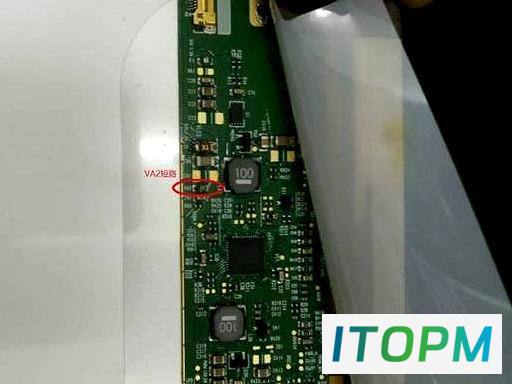

拆下屏幕维修，背光保险烧坏。烧机，一个名为VA2的元件冒烟，它一端接保险，一端接地，估计是压敏电阻之类，拆除。

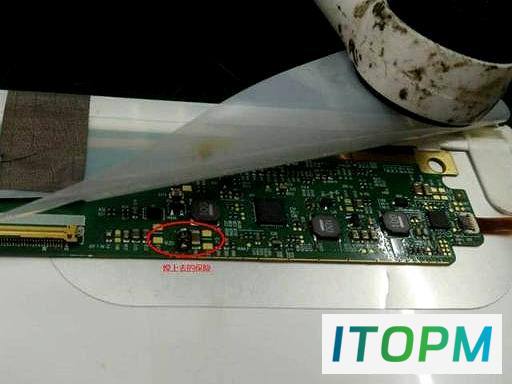

在原烧毁的保险上面焊一个保险。

接屏试机，屏幕可以点亮了。

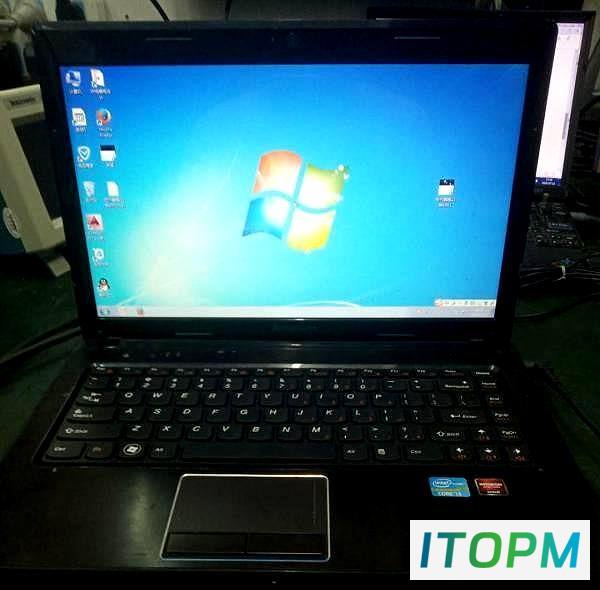

装机测试，测试功能一切正常，完美修复。

本案例由迅维会员（fuqingping）原创提供！未经允许不得转载！
